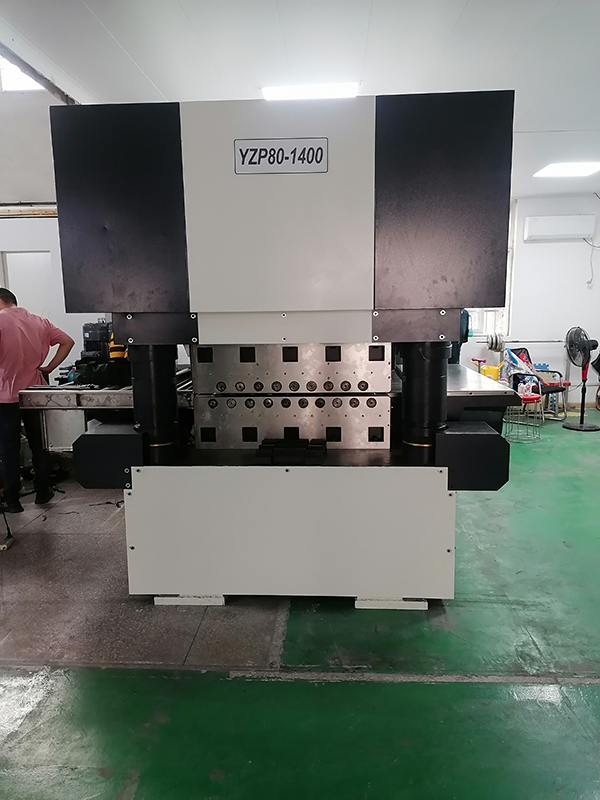

精密液壓整平機

日期：2019-01-19 16:44:50　人氣：71038

精密液壓整平機

32係列液壓式精矯平機
32 Series Hydraulic Precision Leveler
◎有色金屬板料 Nonferrous Sheet Metals ◎鏡麵板料 Mirror Sheet Metals

機床型號Lathe Model	32-300-23	32-500-23	32-1000-23
輥徑 Roller Diameter	φ32mm	φ32mm	φ32mm
輥數 Roller Number	23	23	23
額定矯平寬度 Nominal Leveled Width	300mm	500mm	1000mm
額定板厚 Rated Plate Thickness(Q235)	0.5~2mm	0.5~2mm	0.5~2mm
最大板厚Max, Plate Thickness(Q235)	5mm	5mm	5mm
矯平精度 Leveled Precision(GB/T184-1996)	H	H	H
適用對象 Applicable Object	有色金屬板料鏡麵板料等 Nonferrous sheet metals, mirror sheet metals,etc.
技術特色 Ttechnical Features	微輥印壓痕矯平精度高 Tiny roller imprint and high leveling precision

32係列(六重式)矯平寬度範圍表(材質Q235/屈服強度235MPa
Table for Leveled Width Range of 32 Series(Material Q235/Yield Strength 235MPA)

厚度\寬度 Thickness\Width	32-300-23	32-500-23	32-1000-23
0.5~2	300	500	1000
3	200	330	660
4	150	250	500
5	120	200	400

*數控調整其它尺寸寬度、速度可訂貨

CN/electric adjustment are optional; other sizes, widths and speeds are customizable

40係列
液壓式精矯平機
40 Series Hydraulic Precision Leveler
◎卷帶Tape Coiling ◎帶鋼 Strip Steel ◎板料 Sheet Metals

機床型號Lathe Model	40-500-23	40-1000-23	40-1300-23
輥徑 Roller Diameter	φ40mm	φ40mm	φ40mm
輥數 Roller Number	23	23	23
額定矯平寬度 Nominal Leveled Width	500mm	1000mm	1300mm
額定板厚 Rated Plate Thickness(Q235)	0.6~2.5mm	0.6~2.5mm	0.6~2.5mm
最大板厚Max, Plate Thickness(Q235)	6mm	6mm	6mm
矯平精度 Leveled Precision(GB/T184-1996)	H	H	H
適用對象 Applicable Object	卷帶、帶鋼、板料等 Tape Coiling. Strip Steel, Sheet Metals,etc.
技術特色 Ttechnical Features	微輥印壓痕矯平精度高 Tiny roller imprint and high leveling precision

40係列矯平寬度範圍表(材質Q235/屈服強度235MPa)
Table for Leveled Width Range of 40 Series (Material Q235/Yield Strength 235mpa)

厚度\寬度 Thickness\Width	40-500-23	40-1000-23	40-1300-23(六重式)
0.6~2.5	500	1000	1300
3	410	830	1080
4	310	620	810
5	250	500	650
6	200	410	540
數控調整其它尺寸寬度、速度可訂貨
CNC/electric adjustment are optional; other sizes, widths and speeds are customizable

50係列
液壓式精矯平機
50 Series Hydraulic Precision Leveler
◎平麵零件 Flat Parts ◎板料 Sheet Metals

機床型號Lathe Model	50-500-23	50-800-23	50-1300-23	50-1600-23
輥徑 Roller Diameter	φ50mm	φ50mm	φ50mm	φ50mm
輥數 Roller Number	23	23	23	23
額定矯平寬度 Nominal Leveled Width	500mm	800mm	1300mm	1600mm
額定板厚 Rated Plate Thickness(Q235)	0.8~3.2mm	0.8~3.2mm	0.8~3.2mm	0.8~3.2mm
最大板厚Max, Plate Thickness(Q235)	8mm	8mm	8mm	8mm
矯平精度 Leveled Precision(GB/T184-1996)	H	H	H	H
適用對象 Applicable Object	平麵零件、板料等 Clat Parts, Sheet Metals,etc.
技術特色 Ttechnical Features	矯平精度高 High Leveling Precision

50係列矯平寬度範圍表(材質Q235/屈服強度235MPa)
Table for Leveled Width Range of 50 Series (Material Q235/Yield Strength 235mpa)

厚度\寬度 Thickness\Width	50-500-23	50-800-23	50-1300-23	50-1600-23
0.8~3.15	500	800	1300	1600
4	370	600	970	1200
5	300	480	780	960
6	250	400	650	800
7	210	340	550	680
數控調整其它尺寸寬度、速度可訂貨 CNC/electric adjustment are optional; other sizes, widths and speeds are customizable

63係列
液壓式精感矯平機
63 Series Hydraulic precision Leveler
◎平麵零件 Flat Parts ◎板料 Sheet Metals

機床型號Lathe Model	63-1000-21	63-1300-21	63-1600-21	63-2100-21
輥徑 Roller Diameter	φ63mm	φ63mm	φ63mm	φ63mm
輥數 Roller Number	21	21	21	21
額定矯平寬度 Nominal Leveled Width	1000mm	1300mm	1600mm	2100mm
額定板厚 Rated Plate Thickness(Q235)	1.25~5mm	1.25~5mm	1.25~5mm	1.25~5mm
最大板厚Max, Plate Thickness(Q235)	12.5mm	12.5mm	12.5mm	12.5mm
矯平精度 Leveled Precision(GB/T184-1996)	H.K	H.K	H.K	H.K
適用對象 Applicable Object	平麵零件、板料等 Clat Parts, Sheet Metals,etc.
技術特色 Ttechnical Features	矯平精度高 High Leveling Precision

63係列矯平寬度範圍表(材質Q235/屈服強度235MPa)
Table for Leveled Width Range of 63 Series (Material Q235/Yield Strength 235MPa

厚度\寬度 Thickness\Width	63-500-21	63-800-21	63-1300-21	63-1600-21
1.25~5	500	800	1300	1600
6	400	660	1080	1330
8	300	500	810	100
10	250	400	650	800
12	200	320	510	640
數控調整其它尺寸寬度、速度可訂貨 CNC/electric adjustment are optional; other sizes, widths and speeds are customizable

80係列
液壓式精惑矯平機
80 Series Hydraulic Precision Leveler

◎平麵零件 Flat Parts ◎板料 Sheet Metals

機床型號Lathe Model	80-1000-19	80-1300-19	80-1600-19	80-2100-19
輥徑 Roller Diameter	φ80mm	φ80mm	φ80mm	φ80mm
輥數 Roller Number	19	19	19	19
額定矯平寬度 Nominal Leveled Width	1000mm	1300mm	1600mm	2100mm
額定板厚 Rated Plate Thickness(Q235)	2~8mm	2~8mm	2~8mm	2~8mm
最大板厚Max, Plate Thickness(Q235)	16mm	16mm	16mm	16mm
矯平精度 Leveled Precision(GB/T184-1996)	H.K	H.K	H.K	H.K
適用對象 Applicable Object	平麵零件、板料等 Clat Parts, Sheet Metals,etc.
技術特色 Ttechnical Features	矯平精度高 High Leveling Precision

80係列矯平寬度範圍表(材質Q235/屈服強度235MPa)
Table for Leveled Width Range of 80 Series(Material Q235/Yield Strength 235MPa)

厚度\寬度 Thickness\Width	63-500-21	63-800-21	63-1300-21	63-1600-21
2~8	1000	1300	1600	2100
10	800	1000	1280	1680
12	660	860	1060	1400
14	570	740	910	1200
16	500	650	800	1050
數控調整其它尺寸寬度、速度可訂貨 CNC/electric adjustment are optional; other sizes, widths and speeds are customizable

JP63係列矯平寬度範圍表（材質Q235/屈服強度235MPa/抗拉強度375-500MPa
JP63 series leveling width range table(material Q235/yield strength 235MPa/tensile strength375-500MPa)
厚度/寬度Thickness/Wjdth	JP63-800	JP-1300	JP-63-1600	JP-2100
1.25-5	720	1170	1440	1890
6	540	927	1197	1575
600	450	729	900	1170
10	360	585	720	900
12.5	288	459	576	720
*數控/電動調整可選其他尺寸寬度、速度可訂貨
*Optional CNC/electric adjustment,plance order for other siszes,width,and spead

機床型號machine tool model	JP80-800	JP80-1300	JP-1600	JP80-2100
輥徑Roller Diameter	φ80mm	φ80mm	φ80mm	φ80mm
輥數Roller Nummber	19	19	19	19
額定矯平寬度Rated Leveler Width	800mm	1300mm	1600mm	2100mm
額定板厚Ratad Plate Thinkness(Q235)	2-8mm	2-8mm	2-8mm	2-8mm
最大板厚Max.Thiness(Q235)	20mm	20mm	20mm	20mm
矯平精度Leveling Accuracy (GB/T1184-1997)	H.K	H.K	H.K	H.K
適用對象Suitable for	平麵零件、板料等Flat Parts. Sheet Metals.etx
技術特色Technicai Characterististics	矯平精度高High Flattening Precision

JP80係列矯平寬度範圍表（材質Q235/屈服強度235MPa/抗拉強度375-500MPa）
JP80 Series Leveling Width Range Table(Material Q235/yield strength235MPa/tensile strength375-500MPa)
厚度/寬度Thickness/Width	JP80-800	JP80-1300	JP80-1600	JP-2100
2—8	720	1170	1440	1890
10	576	900	1152	1512
12	477	774	954	1260
14	405	666	819	1080
16	360	585	720	945
18	315	513	639	837
20	279	459	576	747
*數控/電動調整可選其他尺寸寬度、速度可訂貨
*Optional CMC/electric adjustment.place orders for othersizes,width,and spead
